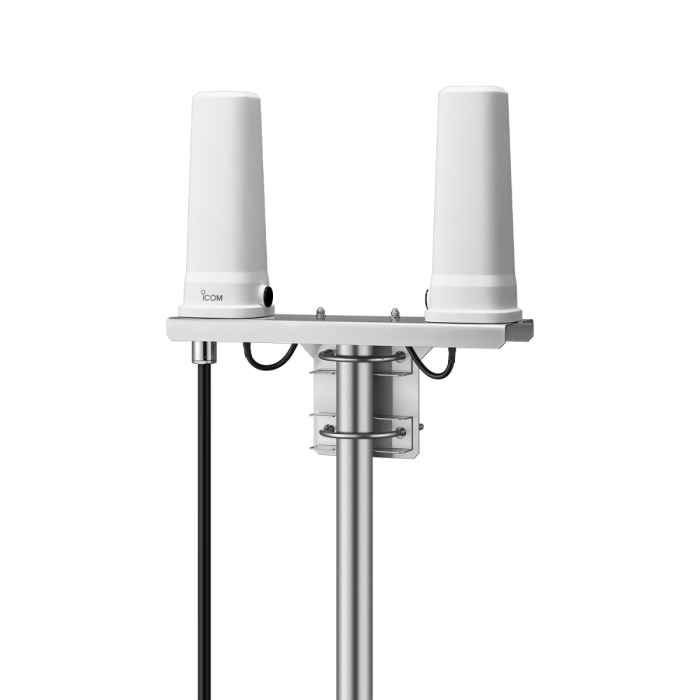

・Abrange frequências de satélite Iridium® e frequências de banda GNSS L1 e fornece uma solução para comunicações por satélite em ambientes fechados
・Use opcional OPC-2462 (59 m, 193,5 pés) ou cabo coaxial fornecido pelo usuário (máx. 169 m, 554,5 pés) para obter um caminho de linha de visão para o satélite
・Power over Coaxial (PoC) transporta energia elétrica através do cabo coaxial
– O cabeamento de energia elétrica pode ser reduzido
・Configuração separada da unidade TX/RX, unidade TX com um amplificador de potência e unidade RX com um LNA (amplificador de baixo ruído)
・A unidade principal possui proteção IP67 à prova d'água e à prova de poeira para instalação externa
| Alcance de frequência | 1616,02–1626,48 MHz (unidade TX/unidade RX) 1575,42–1605,4 MHz (unidade RX, banda GNSS L1) |
|---|---|
| impedância da antena | 50 Ω nominal (conector NJ) |
| Polarização | Circular da mão direita |
| Faixa de temperatura operacional | –25°C a +55°C, –13°F a +131°F |
| dreno atual (aproximado) | Menos de 2,5 A (no relé) Menos de 0,8 A (em espera) |
| Dimensões (L × A × P) (projeções não incluídas) | 310 × 326 × 89 mm (unidades TX/RX + suporte) 77 × 200 × 77 mm (cada unidade) |
| Peso (aproximado) | 1,6 kg, 3,5 libras |
| Potência nominal de saída | 37,7 dBm ± 1 dB (em 23,3 dBm de entrada para a unidade TX) |
|---|---|
| Emissões espúrias | 0,25 μW (≤ 1 GHz), 1,0 μW (> 1 GHz) |
| Ganho total | 17 dB ±1,5 dB (na entrada de –80 dBm para a unidade RX) |
|---|---|
| figura de ruído | Menos de 3,0 dB |
| Emissões espúrias | 0,25 μW (≤ 1 GHz), 1,0 μW (> 1 GHz) |
| Dados Padrão de Proteção de Entrada | |
|---|---|
| Classificação IP (unidade principal AH-41) | IP67 (à prova d'água e à prova de poeira) |
OPC-2462
Cabo coaxial (59 m, 193,5 pés)
Use OPC-2642 opcional ou cabo coaxial fornecido pelo usuário para atender aos requisitos de desempenho do Iridium® e cumprir os regulamentos da FCC.
| Requisito de perda de cabo da caixa de energia para o AH-41 | Perda de 12,5–13,0 dB a 1621 MHz |
|---|
| Cabo de Referência | Diâmetro | Comprimento do cabo |
|---|---|---|
| Sistemas de microondas de tempos | ||
| LMR 195 | 4,95 milímetros, 0,195 polegadas | 27 metros, 88,6 pés |
| LMR 240 | 6,10 mm, 0,240 pol. | 39 m, 128,0 pés |
| LMR 300 | 7,62 mm, 0,300 pol. | 49 metros, 160,8 pés |
| LMR 400 | 10,29 milímetros, 0,405 polegadas | 75 m, 246,1 pés |
| LMR 500 | 12,70 mm, 0,500 pol. | 92 m, 301,8 pés |
| LMR 600 | 14,99 milímetros, 0,590 polegadas | 115 metros, 377,3 pés |
| LMR 900 | 22,10 mm, 0,870 pol. | 169 metros, 554,5 pés |
Os comprimentos de cabo acima são para sua referência, calculados pela perda de cabo alvo em 1500 MHz.
Todas as especificações indicadas estão sujeitas a alterações sem aviso prévio ou obrigação.
| TIPO DE PRODUTO | SATELLITE PTT |
|---|---|
| MARCA | ICOM |
| PAPEL # | AH-40 |
| REDE | IRIDIUM |
| ÁREA DE USO | 100% GLOBAL |
| SERVIÇO | IRIDIUM PTT |
| TIPO DE ACESSÓRIO | ANTENNA |
