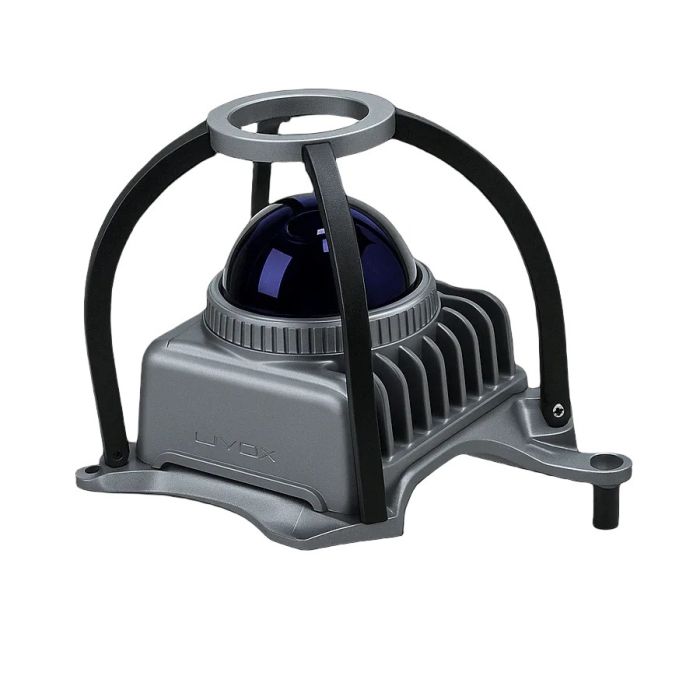

Unitree G1 Livox Mid360 Lidar (G1-MID360L)

G1 Mid360 Lidar G1 Series Accessories (G1-Mid360L) (G1-MID360L)

Los sensores LiDAR (Detección y Medición de Luz) generan nubes de puntos tridimensionales midiendo distancias a superficies utilizando pulsos láser. En robots humanoides como el Unitree G1, se utiliza típicamente un LiDAR 3D para SLAM (Localización y Mapeo Simultáneos), navegación autónoma, evitación de colisiones y movimiento estable en entornos interiores y exteriores complejos. La documentación para desarrolladores de Unitree indica que la cabeza G1 está equipada con un radar láser LIVOX-MID360, destacando el papel del MID-360 en la pila de percepción del G1.

Como listado de producto, G1-MID360L se vende comúnmente como una unidad dedicada para el ecosistema Unitree G1 y puede ser proporcionada con hardware de montaje y cableado para integración.

Diseño y Características

Conciencia situacional de 360° para navegación humanoide

El Livox MID-360 está diseñado para escaneo horizontal omnidireccional y amplia cobertura vertical. Las especificaciones oficiales enumeran un campo de visión horizontal de 360° y cobertura vertical de -7° a 52°, a menudo resumido como un FOV vertical de 59°.
Para robots humanoides, esta amplia cobertura es valiosa al sortear obstáculos, navegar por pasillos desordenados y detectar peligros a múltiples alturas (desorden en el suelo, bordes de mesas, estanterías y oclusiones parciales).

Factor de forma compacto para montaje en cabeza o torso

El MID-360 se posiciona como un LiDAR pequeño y ligero adecuado para plataformas con espacio limitado. Las especificaciones oficiales indican un tamaño de cuerpo de aproximadamente 65 × 65 × 60 mm y un peso de ~265 g, soportando la integración en cabezas humanoides o marcos de cuerpo superior sin inercia excesiva.

Conectividad y sincronización amigables con la robótica

Para la autonomía en tiempo real, los datos de LiDAR deben ser entregados con baja latencia y un tiempo consistente. El MID-360 proporciona Ethernet 100BASE-TX para salida de datos y soporta características de sincronización listadas por el fabricante.
La conectividad Ethernet es una opción común en las pilas de robótica porque permite un streaming confiable de nubes de puntos e integración con módulos de computación que ejecutan tuberías ROS/ROS2.

Paquete de integración enfocado en Unitree (montaje y cableado)

Los listados para paquetes MID360 de marca Unitree a menudo mencionan la inclusión de hardware de montaje/soporte y cables personalizados, además de estructuras de montaje protectoras para uso en campo.
Este tipo de paquete de integración puede reducir la fricción de configuración en comparación con la obtención de un sensor independiente y el diseño de montajes desde cero.

Tecnología y Especificaciones

Especificaciones básicas de LiDAR (referencia Livox MID-360)

El G1-MID360L está asociado con la familia de sensores Livox MID-360, con especificaciones clave publicadas que incluyen:

• Longitud de onda del láser: 905 nm

• Seguridad del láser: Clase 1 (IEC 60825-1:2014)

• Rango de detección (100 klx):

  • 40 m @ 10% de reflectividad

  • 70 m @ 80% de reflectividad

• Zona ciega de proximidad cercana: 0.1 m

• FOV: 360° horizontal, -7° a 52° vertical

• Tasa de puntos: 200,000 puntos/s (primer retorno)

• Tasa de cuadros: 10 Hz (típico)

• Precisión de rango (1σ): ≤2 cm (@10 m), ≤3 cm (@0.2 m)

• Precisión angular (1σ): <0.15°

• Puerto de datos: Ethernet 100BASE-TX

Estos parámetros hacen que el MID-360 sea un LiDAR “de alta densidad, de corto a medio alcance” adecuado para navegación y mapeo en muchas implementaciones de robótica.

Adecuado para la pila de percepción del Unitree G1

La documentación de Unitree vincula explícitamente la cabeza G1 al LIVOX-MID360 LiDAR, sugiriendo que la plataforma está diseñada para aprovechar este sensor para la percepción ambiental.
En implementaciones prácticas, los datos del MID-360 se fusionan comúnmente con otros sensores (visión, IMU, codificadores) para producir modelos robustos de localización y obstáculos.

Aplicaciones y Casos de Uso

1) Navegación autónoma y movilidad humanoide

El mayor riesgo operativo de un robot humanoide son las colisiones y pasos inestables causados por una percepción incompleta. Un LiDAR de 360° soporta:

• detectar obstáculos alrededor del robot durante giros y pasos laterales

• mapear pasillos y habitaciones para rutas repetibles

• identificar peligros en el campo cercano (permitiendo zona ciega)

• asistir en la planificación de pasos proporcionando geometría de estructuras cercanas

La alta tasa de puntos del MID-360 ayuda a mantener la conciencia situacional mientras el robot se mueve.

2) Mapeo SLAM para entornos interiores

Una razón importante para elegir LiDAR en un robot móvil es el mapeo 3D estable en entornos donde la iluminación cambia o las superficies reflectantes desafían a las cámaras. Con el MID-360, el G1 puede generar nubes de puntos utilizadas para:

• construir mapas de ocupación locales

• cierre de bucles y refinamiento de localización

• coincidencia de escaneos en pasillos largos o habitaciones repetidas

• crear mapas de referencia para demostraciones e investigación

3) Inspección, patrullaje e investigación de seguridad

Cuando se empareja con una plataforma humanoide, el LiDAR puede soportar navegación para comportamientos de patrullaje como:

• travesía autónoma de pasillos

• rutas de inspección basadas en puntos de referencia

• movimiento robusto ante obstáculos en espacios parcialmente desconocidos

• re-visitas consistentes de puntos de control

Esto es especialmente relevante para laboratorios que prueban operaciones autónomas a escala humana.

4) I+D en robótica y generación de conjuntos de datos

Para equipos de robótica y universidades, el G1-MID360L puede ser utilizado para recopilar nubes de puntos del mundo real para:

• investigación de percepción (agrupamiento, segmentación, seguimiento)

• políticas de navegación basadas en aprendizaje

• experimentos de fusión de sensores (LiDAR + visión)

• evaluación del rendimiento de SLAM bajo movimiento y desorden

Ventajas / Beneficios

Escaneo horizontal verdadero de 360° para un movimiento más seguro

Una vista LiDAR horizontal completa de 360° reduce los puntos ciegos durante giros y movimientos laterales, lo cual es útil para humanoides que rotan frecuentemente en su lugar.

Alta tasa de puntos para autonomía en tiempo real

Un 200,000 puntos/s stream publicado soporta una percepción densa en comparación con muchos sensores de bajo canal, mejorando la definición de obstáculos y la estabilidad del mapa.

Integración compacta y ligera

Con aproximadamente 265 g y un pequeño recinto, el MID-360 es adecuado para robots móviles donde la carga útil y la inercia son importantes.

Conectividad Ethernet estándar de la industria

Usar Ethernet 100BASE-TX simplifica la integración con sistemas de computación robótica y patrones de red ROS.

Sección de Preguntas Frecuentes

¿Qué es el Unitree G1 Mid360 LiDAR (G1-MID360L)?

El Unitree G1 Mid360 LiDAR (G1-MID360L) es un módulo LiDAR 3D asociado con el Livox MID-360, utilizado para proporcionar percepción ambiental de 360° para navegación, mapeo y detección de obstáculos en el robot humanoide Unitree G1.

¿Cómo funciona el LiDAR G1-MID360L?

Emite pulsos láser (905 nm) y mide el tiempo de retorno para construir una nube de puntos 3D del entorno circundante. El MID-360 transmite nubes de puntos a través de Ethernet a una tasa de 10 Hz y hasta 200,000 puntos por segundo (primer retorno).

¿Por qué es importante el LiDAR G1 Mid360 para los robots humanoides?

Los robots humanoides operan en entornos humanos con desorden, espacios reducidos y giros frecuentes. Un LiDAR de 360° mejora la evitación de colisiones, , la planificación de rutasy el mapeo SLAM, ayudando al robot a moverse de manera más segura y consistente.

¿Cuáles son los beneficios del LiDAR MID-360 en el Unitree G1?

Los beneficios clave incluyen cobertura horizontal de 360°, amplio FOV vertical, alta tasa de puntos (200k pts/s), tamaño compacto y salida Ethernet, lo que soporta un mapeo robusto y detección de obstáculos para la navegación humanoide.

Resumen

El Unitree G1 Mid360 LiDAR (G1-MID360L) es un accesorio de detección 3D alineado con la Livox MID-360 familia LiDAR, que permite percepción de 360°, el mapeo SLAMy navegación consciente de obstáculos para el robot humanoide Unitree G1. Con una 200,000 puntos/s salida publicada, tasa de cuadros de 10 Hz y una huella física compacta, el LiDAR de clase MID-360 es ampliamente adecuado para investigación, educación y escenarios de movilidad humanoide en el mundo real donde la conciencia espacial confiable es esencial.
